矿用通信电缆执行 MT/T 818.14《煤矿用阻燃通信电缆》标准，额定电压 300/500V，用于井下安全监控、调度电话、信号与数据传输回路。选型先看懂型号字母，再按干扰与机械损伤两个条件定档。

型号字母含义

M 煤矿用、H 通信电缆、Y 聚乙烯绝缘、V 阻燃抗静电聚氯乙烯护套；后缀 P 为铜丝编织屏蔽、R 为软导体（可移动）、32 为细钢丝铠装。例：MHYVP 即煤矿用聚乙烯绝缘编织屏蔽聚氯乙烯护套通信电缆。

三档结构，对应三种工况

● MHYV（无屏蔽、无铠装）：结构最简，用于干扰较小巷道的调度电话、普通传感器支线和固定敷设。缺点是靠近变频器、大功率电机时 RS485 信号容易受干扰，也没有抗砸压能力，不能直埋；
● MHYVP（加铜丝编织总屏蔽）：在 MHYV 基础上增加铜丝编织屏蔽层（编织密度一般 ≥80%），用于机电硐室、皮带变频设备旁、变电所附近等强干扰场所，是井下瓦斯监测、RS485 总线、高精度传感器回路的主力型号。变频器输出的高次谐波干扰靠这层屏蔽挡在外面，通讯乱码、传感器误报大多能在这一步解决；
● MHY32（加细钢丝铠装）：用于平巷、斜井、立井的主信号传输，抗拉强度高、防砸防挤压，适合长距离干线与需要预埋保护的路径。设备需要频繁移动弯折时，则改用软导体型 MHYVR / MHYVRP。

几个必须核对的参数

● 导体长期工作温度 ≤70℃，敷设环境温度不低于 -10℃；
● 弯曲半径：MHYV、MHYVP 不小于电缆外径的 10 倍，铠装型不小于 12 倍；
● 绝缘电阻（20℃）≥1000MΩ·km，工作电容 ≤52nF/km——电容越小，信号衰减越小，这是通信电缆区别于电力电缆的关键指标；
● 护套须满足阻燃与抗静电要求（表面电阻 ≤1×10⁹Ω），这是井下防爆环境的基本前提；
● 下井必须有煤矿矿用产品安全标志（MA），无证产品不得入井。

通信电缆还是光缆？

短距离支线、电话、4~20mA 模拟量与低速数据，用通信电缆更经济、接头处理也简单；距离长（超过 1 公里）、带宽要求高、或者整段处在强电磁干扰环境，应改用矿用光缆，光纤不受电磁干扰、无需中继，详见 MGTSV 矿用光缆。具体型号见 MHYV 矿用通信电缆与 MHYVP 矿用屏蔽通信电缆。

这条问题也可以单独打开 →

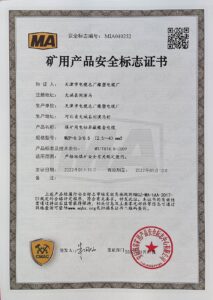

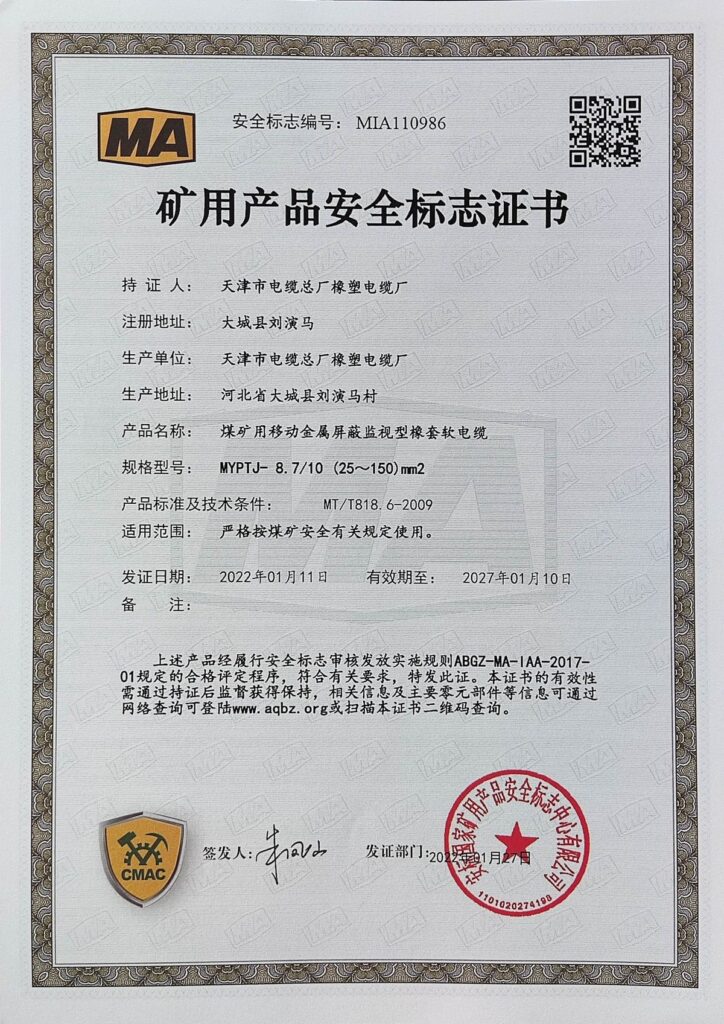

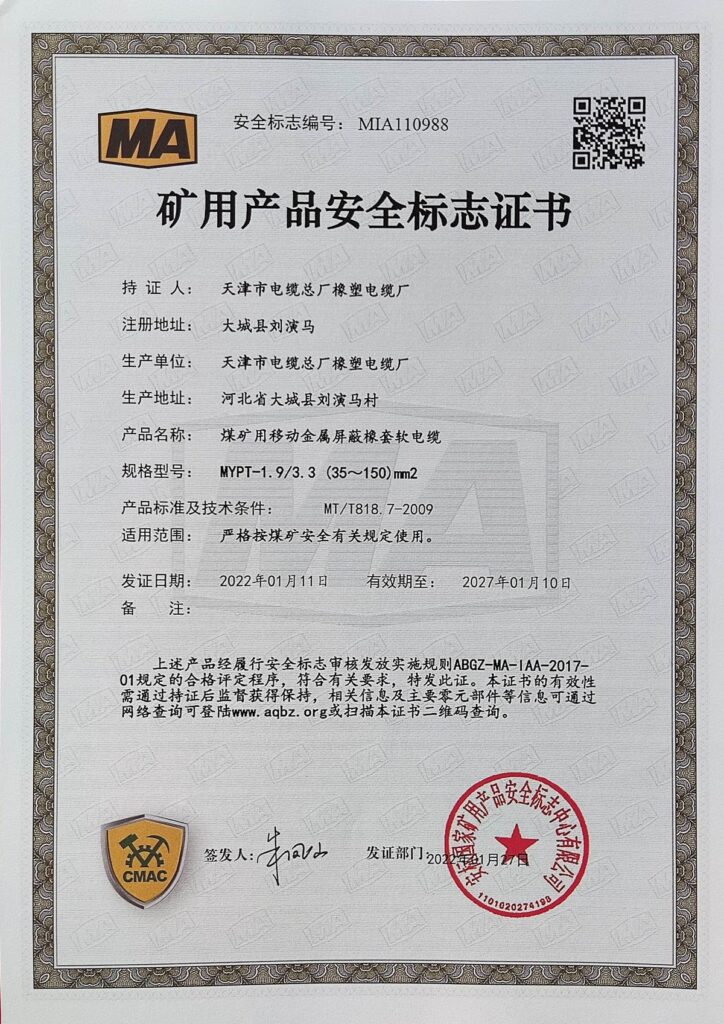

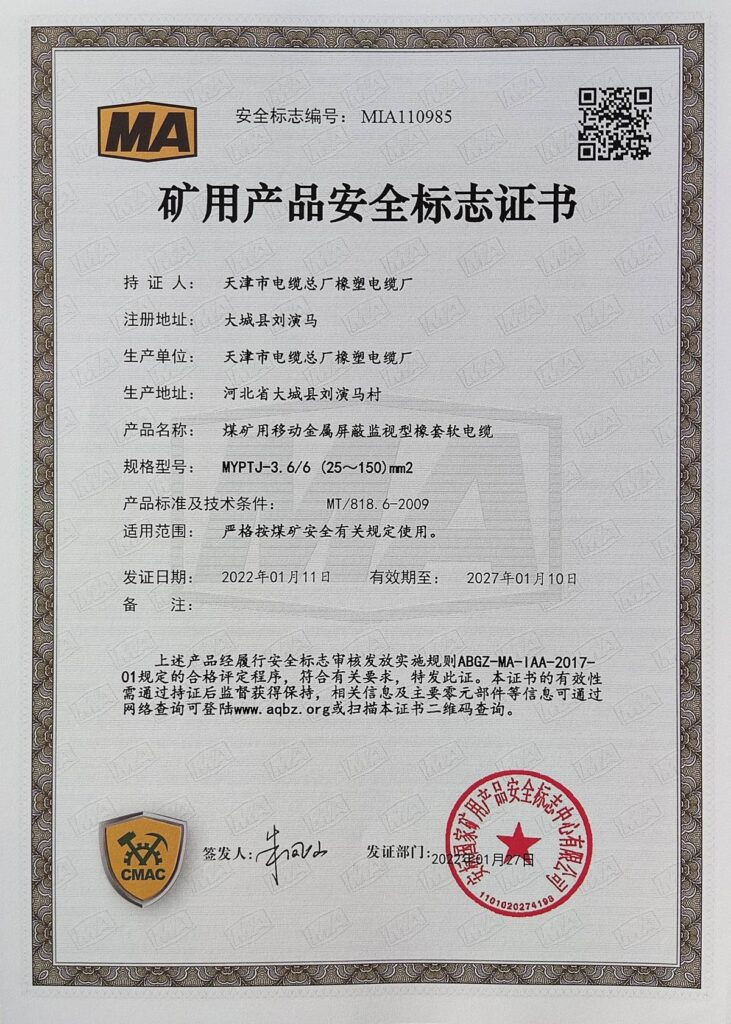

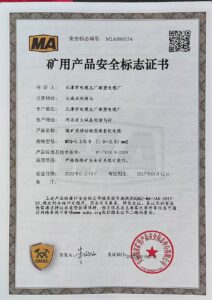

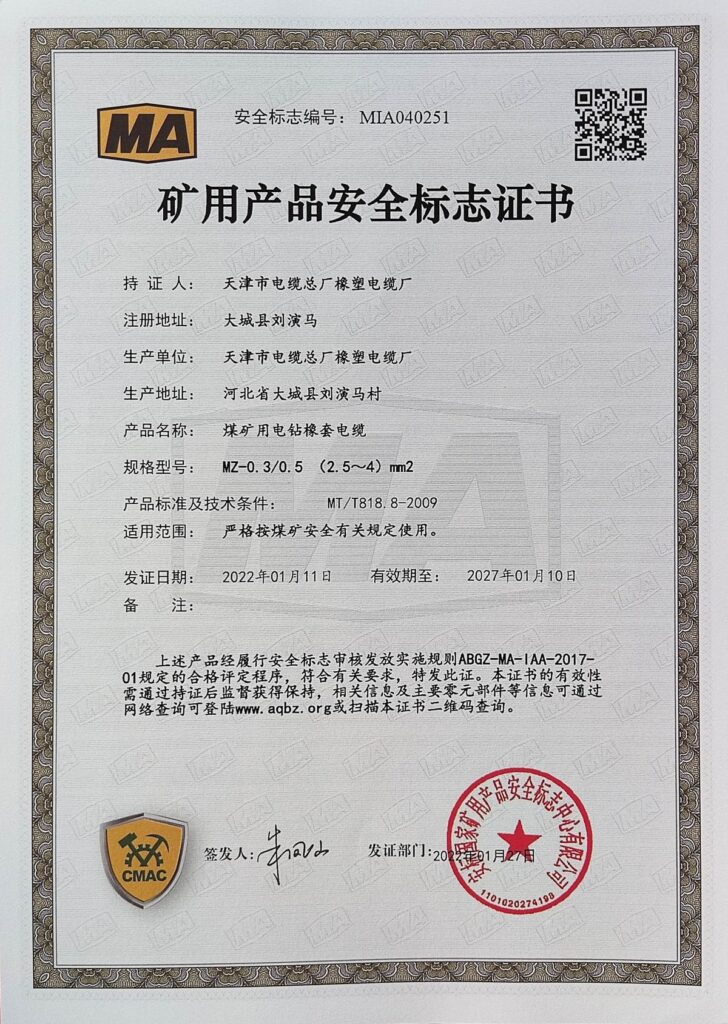

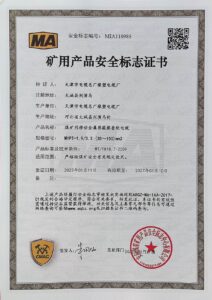

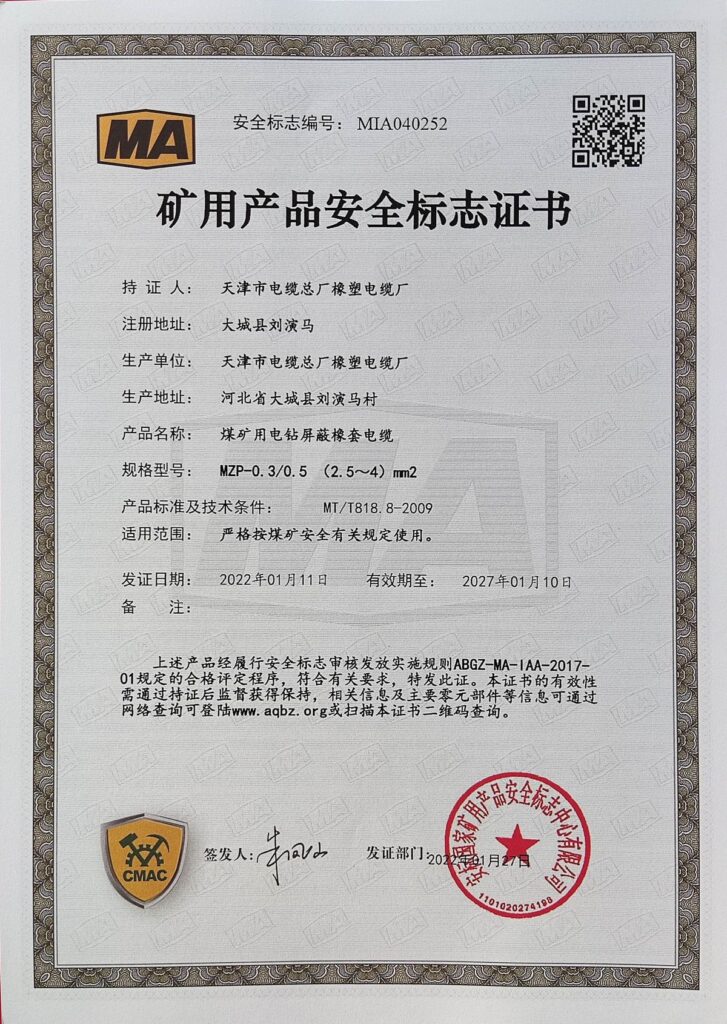

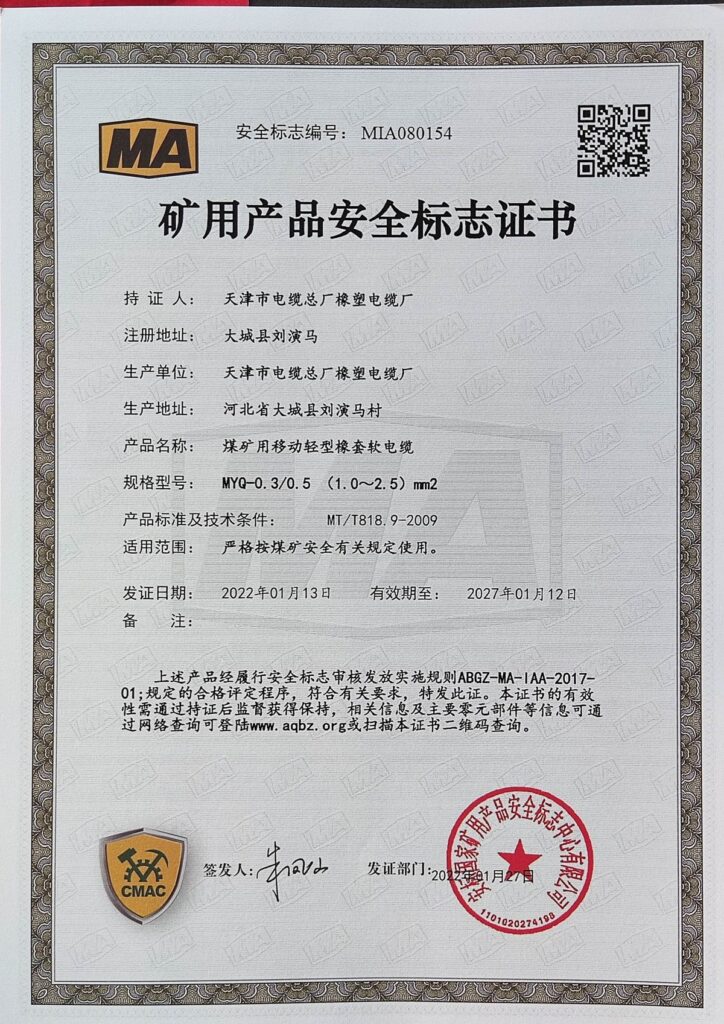

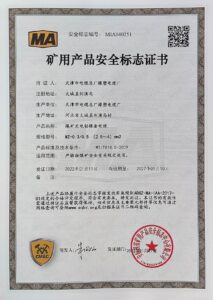

煤安证全称矿用产品安全标志（MA），是国家对入井设备材料的强制准入制度，光缆属于纳入安标管理的产品目录。对采购方来说，它的重要性体现在三层：

● 合规底线：无安标的设备材料入井属于违规，安全检查一旦查出处责令停用更换，井上下通信系统因此中断的先例不少；
● 责任划分：一旦井下发生事故，调查组首先核查入井物资的安标资质。采购了无证产品，采购方同样承担相应责任，且影响保险理赔；
● 质量背书：安标审核要对生产企业的生产工艺、阻燃性能、检验能力做实地评审，拿到证等于过了道硬门槛——这也是无证低价光缆普遍做不足阻燃和机械性能的原因。

三步查验方法

● 看标志：合格证和护套喷码上应有 MA 标识及安标编号；
● 查官网：登录安标国家矿用产品安全标志中心官网（aqbz.org.cn），输入安标编号查询真伪、有效期和适用型号；
● 核对一致性：证书上的型号规格、生产单位名称、有效期必须与合同和到货产品完全一致——借证、套证的产品往往在型号或厂家名称一栏对不上。

采购时可直接向厂家索取煤安证扫描件随合同存档。我厂 MGTSV、MGTSV33 均具备煤矿用产品安全标志，可联系索取资质文件。

这条问题也可以单独打开 →

铁路信号电缆是铁路专用弱电信号电缆，执行 TB/T 2476《铁路信号电缆》系列标准，额定电压为交流 500V 或直流 1000V 及以下。它和控制电缆最大的区别是：不传输动力电源，而是传递保障列车安全运行的控制与表示信息。也正因如此，它的绝缘、屏蔽与可靠性要求远高于普通电缆，现场不允许用 KVV 一类控制电缆替代。

一、专用特性：铁路为什么单独定一类电缆

● 高绝缘、低电容、低衰减：绝缘电阻 ≥3000MΩ·km（铝护套型 ≥5000MΩ·km），线对工作电容小、传输衰减小。信号虽小，但传输距离常达数公里，电容大则波形失真，继电器可能误动或拒动；
● 抗电气化铁路强电磁干扰：电气化区段接触网电压 25kV、牵引电流沿钢轨回流，对沿线信号线形成强电磁耦合。非电气化区段可用无金属屏蔽的 PTY23 / PTYY23；电气化区段必须屏蔽，用综合护套的 PTYA23（屏蔽系数 ≤0.8）或铝护套的 PTYL23（屏蔽系数 ≤0.3）；
● 故障—安全：铁路信号遵循「故障导向安全」原则，不允许因干扰产生虚假的允许信号。屏蔽、绝缘、接地三项只要有一项没做到位，就是行车安全隐患；
● 耐候与机械防护：双钢带铠装抗压抗冲击，聚乙烯外护套可长期在 -40℃～+60℃ 环境工作，适应区间直埋、隧道、桥梁电缆槽等户外敷设；
● 统一的线组与色谱规则：四色绝缘、星形四线组、分层标志线芯，便于现场对号、成对使用与快速排障。

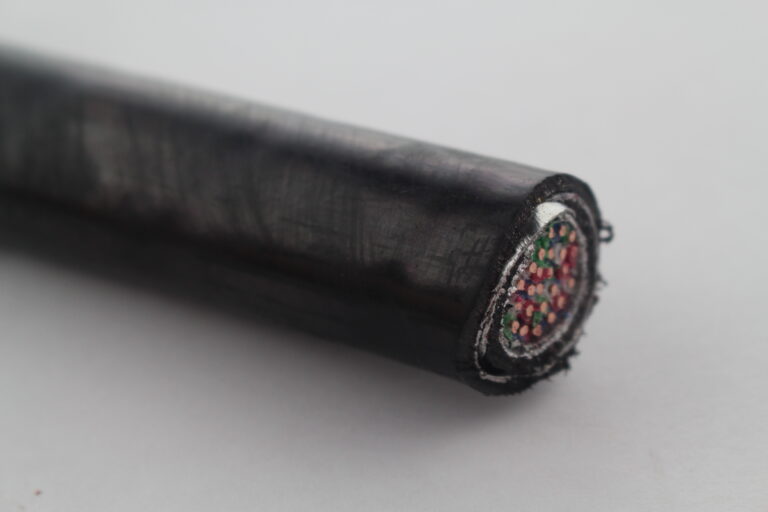

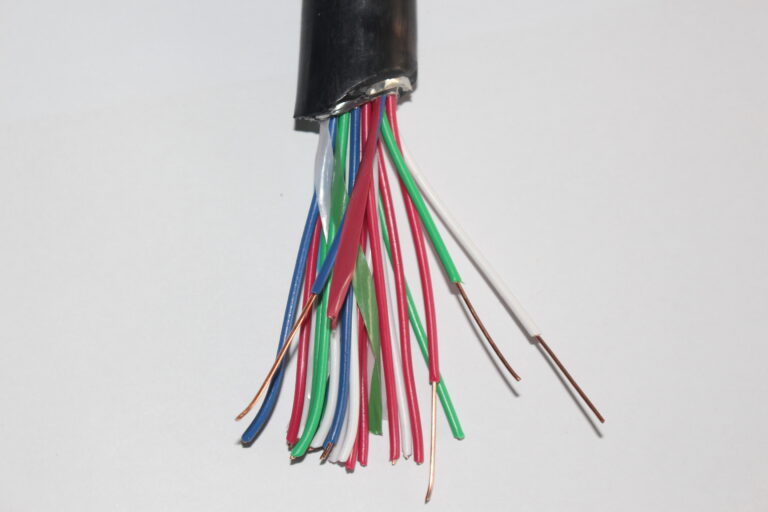

二、结构特性：由内到外六层

● 导体：标称直径 1.0mm 软圆铜线（TR 型），20℃ 直流电阻 ≤23.5Ω/km，铝护套型 ≤18.3Ω/km。导体允许有接头，但每公里不超过 2 个，相邻接头间距大于 300mm；
● 绝缘：聚乙烯绝缘，标称厚度 0.6mm（允许偏差 ±0.1mm）。线芯采用红、白、蓝、绿四种颜色，保证任意两芯可区分；
● 线组绞合：以星形四线组为主——红/白为一对工作线（编号 1、2），蓝/绿为另一对（编号 3、4）；也有对线组结构。相邻层绞合方向相反，外层为右向，7 芯以上每层设红、绿两根标志线芯；
● 屏蔽层/金属护套（型号差异就在这里）：PTYA23 采用双面涂塑铝带纵包的综合护套（搭接 ≥6mm）；PTYL23 采用铝护套，纵包轧纹后氩弧焊密封，既是屏蔽层，又是一道径向防水层；
● 铠装：双层镀锌钢带，抵御路基挤压、碎石冲击等机械外力，适配直埋与穿管敷设；
● 外护套：黑色聚乙烯，耐候、耐磨、耐低温。

型号字母怎么读：P 信号电缆、T 铁路、Y 聚乙烯绝缘、A 综合护套（铝塑复合带）、L 铝护套、（第二个 Y）聚乙烯外护套、23 钢带铠装 + 聚乙烯外护套。所以 PTYA23 就是「铁路聚乙烯绝缘综合护套钢带铠装信号电缆」。

三、传输什么类型的信号

它传的是低电压、小电流的「信息」，按用途可分四类：
● 轨道电路信号：音频、移频轨道电路的工作信号，用于判断区间是否被列车占用，是列车自动防护的基础；
● 联锁与表示信息：道岔转辙机的动作控制与位置表示回路、信号机点灯与灯丝表示回路，以及室内联锁设备与现场设备之间的信息交换；
● 音频与调度通信：区间电话、调度电话、站间行车电话的音频信号；
● 数据与列控通道：计轴设备、应答器地面设备、列控中心之间的数据传输，以及信号集中监测系统的采集通道。

共同特点是：电压等级低、电流小、频率以音频和低频为主，但要求衰减小、抗干扰强、长期运行稳定——这也是它和电力电缆、普通控制电缆最本质的分工差别。

四、控制哪些设备

● 信号机：进站、出站、进路、预告、调车、通过信号机的点灯控制与状态回传；
● 道岔转辙机：ZD6、ZYJ7 等电动/电液转辙机的转换控制与位置表示回路；
● 轨道电路设备：送电端、受电端、扼流变压器、匹配变压器等设备的连接；
● 室内设备：继电器组合、计算机联锁、执行与采集电路之间的通道；
● 区间与辅助设备：区间电话、道口信号、计轴设备、信号集中监测的采集点。

五、按区段选型对照

● 非电气化区段、干扰较小 → PTY23 或 PTYY23（无金属屏蔽层）；

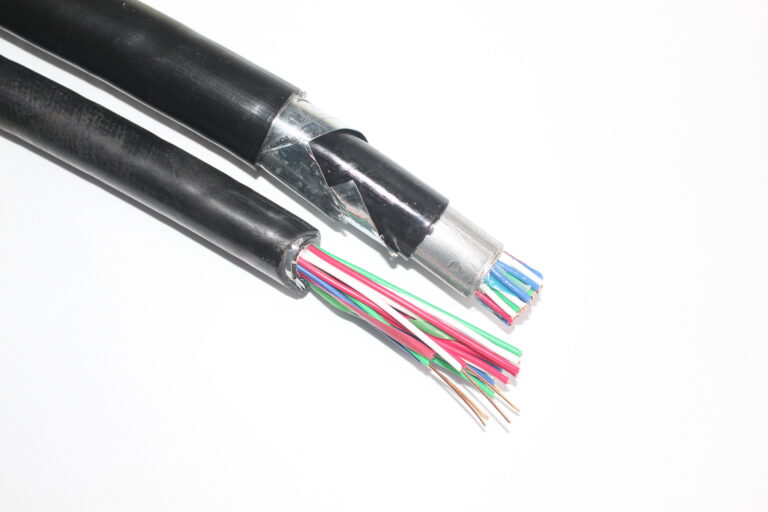

● 电气化区段（25kV 接触网）→ PTYA23（综合护套，屏蔽系数 ≤0.8）；

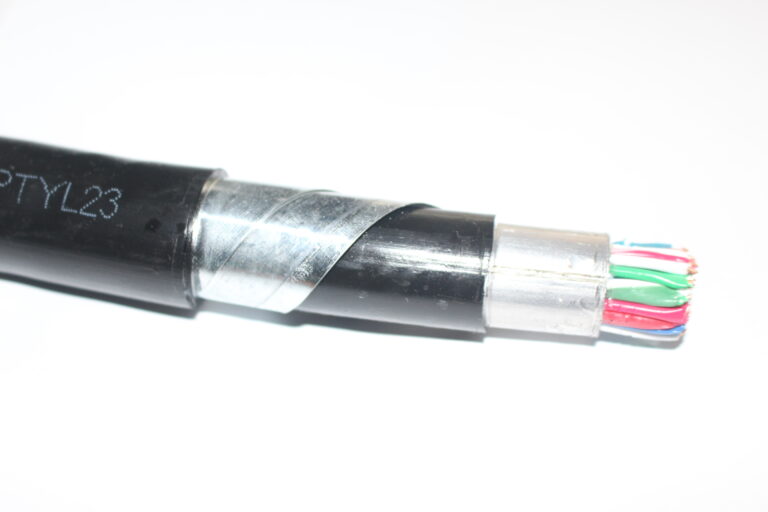

● 高铁、重载铁路、变电所附近、长大隧道等强干扰区段 → PTYL23（铝护套，屏蔽系数 ≤0.3，兼具径向防水）。

六、敷设与验收要点

● 弯曲半径不小于电缆外径的 15 倍；使用温度 -40℃～+60℃，敷设环境温度不低于 -20℃；
● 与电力电缆平行敷设间距 ≥0.3m，交叉时垂直净距 ≥0.5m，不得与动力电缆共槽混敷；
● 铝护套或屏蔽层采用单点接地，接地电阻 ≤4Ω；铠装层接地电阻区间 ≤10Ω、站内 ≤4Ω；
● 直埋深度：区间 ≥1.2m、站内 ≥0.7m；
● 验收至少测三项：绝缘电阻 ≥3000MΩ·km、芯-芯 1000V/2min 与芯-护套 2000V/2min 耐压、屏蔽层连续性。

四个型号的详细参数见 铁路信号电缆产品分类，更多施工与选型问题见 常见问题；需要按区段与干扰情况做选型，可联系我们获取技术支持。

这条问题也可以单独打开 →

MGTSV 是煤矿用阻燃通信光缆，芯纤通常采用 G.652D 单模光纤，传输性能主要看四个指标：

● 衰减：典型值 1310nm 窗口 ≤0.36dB/km、1550nm 窗口 ≤0.22dB/km（以厂家检测报告为准）。按此计算，井下几十公里的传输距离不需要中继，一个综合工作面到地面机房直连即可；
● 抗电磁干扰：光信号是玻璃纤维中的光传输，天生不受电磁干扰——井下变频器、大型电机、供电电缆产生的强电磁场对它毫无影响，这是它相对矿用信号电缆的根本优势；
● 本质安全：光纤不导电，传输过程不产生电火花，不存在电缆短路打火引燃瓦斯的风险，这是光缆能大量进入井下回风巷、采区的前提；
● 温度稳定性：合格产品在 -40℃～+60℃ 范围内附加衰减很小，井上下温差环境不影响传输质量。

选购时重点核对光纤类型、衰减指标、阻燃等级三项是否写入合同，并要求提供检测报告。产品详情见 MGTSV 矿用光缆与 MGTSV33 钢丝铠装型。

这条问题也可以单独打开 →

Q1：计算机电缆的屏蔽结构主要有哪些分类？它们的核心作用有何不同？
答： 计算机电缆的屏蔽设计主要为了抑制工业环境中的电磁干扰（EMI），保证信号的低失真传输。根据屏蔽层的覆盖范围，主要分为三种基础类型：
1.
总屏蔽（如DJYVP）： 仅在电缆最外层设置一层金属屏蔽（如铜丝编织或铝箔）。其核心作用是阻挡外部环境（如变频器、高压电机）对电缆内部信号的电磁干扰。
2.
分屏蔽（如DJYPV）： 每一组对绞线芯外都有独立的屏蔽层，但外部没有总屏蔽。其主要作用是防止电缆内部多路信号并行时，各线对之间产生相互串扰。
3.
分屏蔽+总屏蔽（如DJYPVP）： 内部线对分屏与外部总屏结合的双层结构。它既能防止内部串扰，又能抵御外部强干扰，是抗干扰性能最高（顶配）的结构。
Q2：面对不同的信号类型，应该如何匹配相应的屏蔽电缆？
答： 信号的电平高低和类型决定了屏蔽的选型策略：
1.
开关量信号： 通常选用带有总屏蔽的电缆即可满足抗干扰需求。
2.
高电平模拟信号： 宜选用对绞线芯的总屏蔽电缆；若环境较复杂，可升级选用分屏蔽电缆。
3.
低电平模拟信号（如4-20mA、0-5V）或脉冲量信号： 极易受干扰，必须选用带有分屏蔽的电缆；在必要情况下，应选用分屏蔽复合总屏蔽（双层屏蔽）电缆。
Q3：在强电磁干扰的复杂工业环境中，电缆选型有何特殊要求？
答： 在变频器、伺服驱动、高压配电装置旁等强干扰环境中，必须采用最高级别的防护：
1.
结构选择： 必须选用分屏蔽+总屏蔽（DJYPVP）的双层屏蔽计算机电缆。
2.
材料选择： 针对高频干扰，优先选用“铝箔+铜丝编织”组合屏蔽，其屏蔽抑制比可达85~90dB以上；针对低频磁场干扰，需增加钢带或选择高磁导率材料。
3.
110kV及以上配电装置： 弱电控制电缆宜选用总屏蔽或双层式总屏蔽，以确保微机保护和监控系统的安全。
Q4：电缆的动态敷设场景与固定敷设场景，对屏蔽材质有什么影响？
答： 敷设方式决定了屏蔽层的物理形态：
1.
固定敷设场景： 室内或电缆沟内的静态布线，可采用铜带绕包或铝箔屏蔽，结构稳定且成本较低。
2.
动态/移动场景（如机器人、拖链）： 必须选用细铜丝高密度编织屏蔽（编织密度≥85%）。严禁使用缠绕、金属带或纯箔式屏蔽，因为它们在频繁弯折中极易断裂失效。
3.
抗扭转场景： 需选用双向对称编织屏蔽，以应对复杂的机械应力。
Q5：在潮湿、腐蚀等特殊物理环境中，屏蔽层材料应如何选择？
答： 物理环境对屏蔽材料的耐久性提出了考验：
1.
强腐蚀环境： 普通裸铜丝容易氧化生锈，应选用镀锡铜丝编织或不锈钢屏蔽，以增强抗氧化和耐腐蚀能力。
2.
户外或直埋场景： 除了屏蔽层，还需要增加钢带或钢丝铠装层，以抵御机械损伤和防鼠咬。
Q6：选对了屏蔽电缆，在接地时有哪些必须遵守的规范？
答： “三分靠电缆，七分靠接地”，错误的接地会让屏蔽层完全失效：
1.
低频信号线： 屏蔽层必须单端接地（通常在控制室侧接地，现场侧悬空），以防止形成接地环流引入低频干扰。
2.
高频信号线（>1MHz）或微机保护回路： 屏蔽层应在开关场和控制室两端同时接地。
3.
双重屏蔽电缆： 严禁内外层屏蔽接在一起。通常内层屏蔽（分屏蔽）采用单点接地，外层屏蔽（总屏蔽）采用两点接地。
4.
接地电阻要求： 屏蔽层必须连续完整，接地电阻应控制在≤4Ω（高精度模拟量系统要求≤1Ω），且严禁使用电缆内的备用芯线替代屏蔽层接地。
